HG3-CC-S70 Antenne Cornet Symétrique Carrier Class Génération 2 - 70°
Ref: HG3-CC-S70

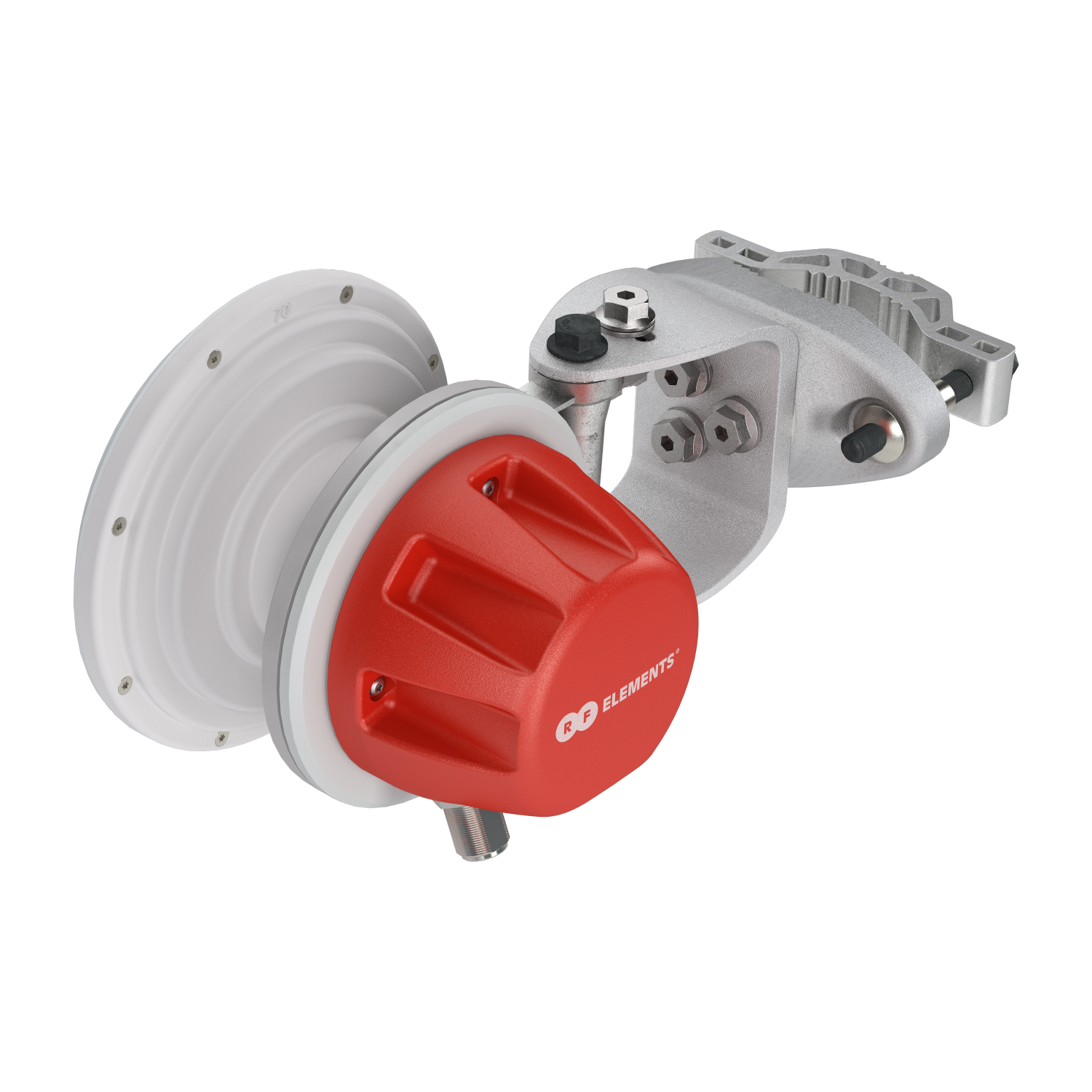

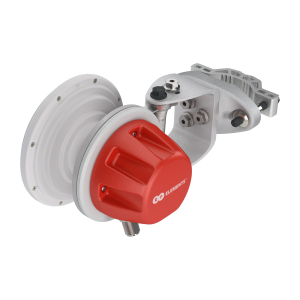

Antenne Cornet Symétrique Carrier Class HG3-CC-S70 Génération 2
L'Antenne Cornet Symétrique Carrier Class HG3-CC-S70 Génération 2 offre des performances RF exceptionnelles dans un format compact. Avec une plage de fréquences de 5180 à 6400 MHz et un gain de 11,5 dBi, cette antenne scalaire révolutionne votre couverture réseau sans fil.
Cette antenne haute performance propose un faisceau principal symétrique avec une largeur de faisceau identique sur les plans vertical et horizontal de 50° (-3dB) et 70° (-6dB). Ses lobes secondaires exceptionnellement réduits garantissent une suppression remarquable des interférences.
Idéale pour la couverture de zones où les clients sont proches du site d'installation et où des problèmes de zone nulle existent. La HG3-CC-S70 excelle dans les déploiements de POINT ACCÈS à haute densité et les installations radio en colocation grâce à ses diagrammes de rayonnement uniques et sa taille compacte.
La génération 2 des antennes Symmetrical Horn CC présente de multiples améliorations en termes de performances RF et de conception. Son corps est optiquement plus léger et son support significativement amélioré. Le radôme est fabriqué dans un matériau plus résistant, et toutes les antennes HG3-CC Gen2 n'utilisent que deux tailles de radôme pour une meilleure standardisation.
Équipée de connecteurs N-femelle, cette antenne assure une efficacité de faisceau impressionnante de 94%, garantissant une transmission optimale de la puissance du signal dans la direction souhaitée.
Avantages clés de l'antenne HG3-CC-S70
- Faisceau symétrique avec largeur identique en plans vertical et horizontal
- Lobes secondaires exceptionnellement petits pour une suppression des interférences
- Conception compacte idéale pour les déploiements à haute densité
- Haute efficacité de faisceau (94%)
- Polarisation double linéaire H + V
- Radôme résistant aux UV et aux intempéries (IP55)
- Installation facile sur mât de 30 à 80 mm de diamètre
Caractéristiques Techniques
| Plage de fréquences | 5180 - 6400 MHz |
| Gain | 11,5 dBi |
| Largeur de faisceau Azimut/Élévation (-3 dB) | H 50° / V 50° |
| Largeur de faisceau Azimut/Élévation (-6 dB) | H 70° / V 70° |
| Rapport avant/arrière | 30 dB |
| VSWR Max (5180-5850 MHz) | 1,6 |
| VSWR Max (5850-6400 MHz) | 1,9 |
| Efficacité du faisceau | 94% |
| Polarisation | Double linéaire H + V |
| Impédance | 50 Ohm |
| Connexion Radio | 2x Connecteurs N-Femelle |
| Type d'antenne | Cornet |
| Indice de protection | IP55 |
| Diamètre de montage sur mât | 30-80 mm (1,1-3,1 pouces) |
| Température de fonctionnement | -30°C à +55°C |
| Résistance au vent | 160 km/h |
| Inclinaison mécanique | ± 25° |
| Dimensions | 312 x 162 x 152 mm |
Foire aux Questions
1. Quelles sont les principales gammes de produits RF Elements ?
RF Elements propose principalement des antennes cornet symétriques et asymétriques, UltraHorn, UltraDish, StarterDish, adaptateurs TwistPort, antennes sectorielles ainsi que des boîtiers étanches pour équipements extérieurs.
2. Quels sont les avantages des antennes cornet RF Elements ?
Les antennes cornet RF Elements offrent une réduction significative des interférences, une haute performance et une meilleure isolation entre les antennes, améliorant ainsi la qualité et la fiabilité du réseau WiFi.
3. À quoi servent les adaptateurs TwistPort de RF Elements ?
"Les adaptateurs TwistPort permettent une connexion rapide, facile et fiable entre des radios compatibles et les antennes RF Elements, facilitant ainsi le déploiement et la maintenance du réseau."
4. Quelle est la différence entre UltraHorn et UltraDish chez RF Elements ?
Les antennes UltraHorn sont conçues pour une isolation maximale et une réduction extrême des interférences, idéales pour des environnements très chargés. Les antennes UltraDish sont des antennes paraboliques haute performance, conçues pour des connexions longue portée précises.
5. Les produits RF Elements sont-ils adaptés à une utilisation extérieure ?
Oui, les produits RF Elements, notamment les antennes et boîtiers étanches, sont spécifiquement conçus pour résister aux intempéries et à une utilisation durable en extérieur.
6. Quels types d’installations bénéficient le plus des antennes sectorielles RF Elements ?
Les antennes sectorielles RF Elements sont idéales pour les installations qui nécessitent une couverture étendue avec une performance optimale, telles que les points d’accès sans fil professionnels, les opérateurs WISP, ou encore les réseaux WiFi d'entreprises.
7. Qu’est-ce que le StarterDish proposé par RF Elements ?
Le StarterDish est une antenne parabolique économique proposée par RF Elements pour des installations WiFi performantes avec un excellent rapport qualité/prix, idéale pour les nouveaux déploiements de réseaux sans fil.
8. Pourquoi choisir RF Elements plutôt qu’une autre marque d’antennes ?
RF Elements est reconnu pour son innovation technologique, sa réduction exceptionnelle des interférences, la qualité supérieure de ses produits et sa facilité d'installation, ce qui en fait un choix privilégié par les professionnels du WiFi.
