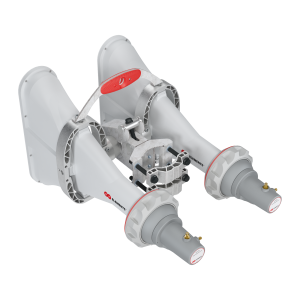

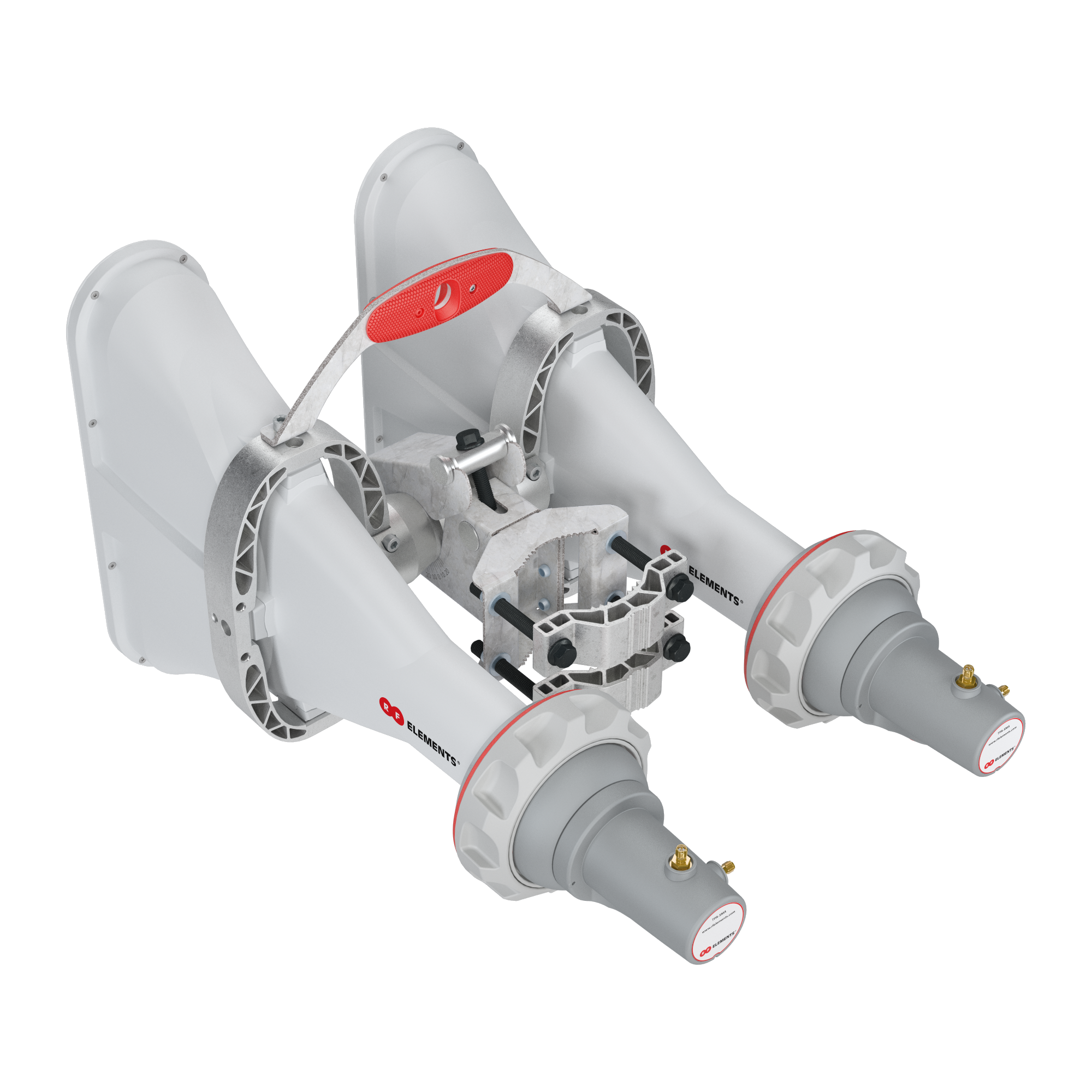

AH60-4X4-SMA Antenne Asymétrique Haut Gain 4x4 Pour Point Accès 5 Ghz
Ref: AH60-4x4-SMA
Antenne Asymétrique Haut Gain AH60-4X4-SMA pour Point Accès 5 GHz
L'antenne AH60-4X4-SMA est une solution de haute performance conçue spécifiquement pour les radios MU-MIMO comme l'ePMP 3000 ou l'ePMP 4500. Avec son réseau d'antennes 4x4 basé sur la technologie primée des antennes cornets asymétriques 60°, elle offre des performances exceptionnelles pour les déploiements professionnels.
Son diagramme de rayonnement global de 60° en azimut et 25° en élévation permet une couverture précise et efficace. Cette antenne se distingue par son excellent rejet du bruit et la précision de son diagramme de rayonnement sur toute sa bande passante, ce qui la rend idéale pour les clusters de points d'accès à haute densité et les sites fortement co-localisés.

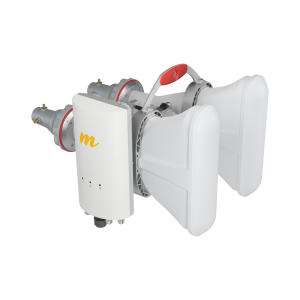

Dotée de connecteurs RP-SMA femelles et d'un support intégré pour radio ePMP 3000 4x4, cette antenne combine praticité d'installation et performances optimales. Sa conception robuste avec indice de protection IP55 assure une durabilité exceptionnelle même dans des conditions environnementales difficiles.
Avantages principaux de l'antenne AH60-4X4-SMA
- Gain élevé de 17 dBi pour une portée maximale
- Efficacité de faisceau de 95% pour une utilisation optimale de l'énergie
- Rapport avant/arrière de 27 dB pour une excellente isolation
- Polarisation double linéaire (H+V) pour une flexibilité maximale
- Structure robuste résistante aux UV et aux intempéries
- Compatible avec les radios 4x4 MU-MIMO de dernière génération
Les antennes cornets asymétriques ont remporté le prestigieux prix "WISPA Product of the Year" trois années consécutives (2019, 2020 et 2021), témoignant de leur innovation technologique et de leur impact sur le secteur des télécommunications sans fil.
Caractéristiques Techniques
| Référence produit | AH60-4X4-SMA |
| Type d'antenne | Cornet (Horn) |
| Plage de fréquence | 5180 - 6000 MHz |
| Gain | 17 dBi |
| Largeur de faisceau azimut -3 dB | H 45° / V 42° |
| Largeur de faisceau élévation -3 dB | H 17° / V 16° |
| Largeur de faisceau azimut -6 dB | H 60° / V 60° |
| Largeur de faisceau élévation -6 dB | H 25° / V 25° |
| Efficacité du faisceau | 95 % |
| Rapport avant/arrière | 27 dB |
| VSWR typique | 1.5 |
| Polarisation | Double linéaire H + V |
| Impédance | 50 Ohm |
| Connexion radio | 4x connecteurs RP-SMA femelles |
| Câbles pigtails | 4x connecteurs RP-SMA mâles 750mm |
| Matériaux | Plastique ABS résistant aux UV, Polycarbonate, HDPE, Aluminium, Acier inoxydable |
| Indice de protection | IP55 |
| Diamètre de montage sur mât | 40-80 mm (recommandé proche de 80 mm) |
| Plage de température | -35°C à +60°C |
| Résistance au vent | 160 km/h |
| Charge au vent | 80/91 N - Avant/Côté à 160 km/h |
| Ajustement mécanique | ± 20° en élévation |
| Dimensions | 573 x 435 x 403 mm |
