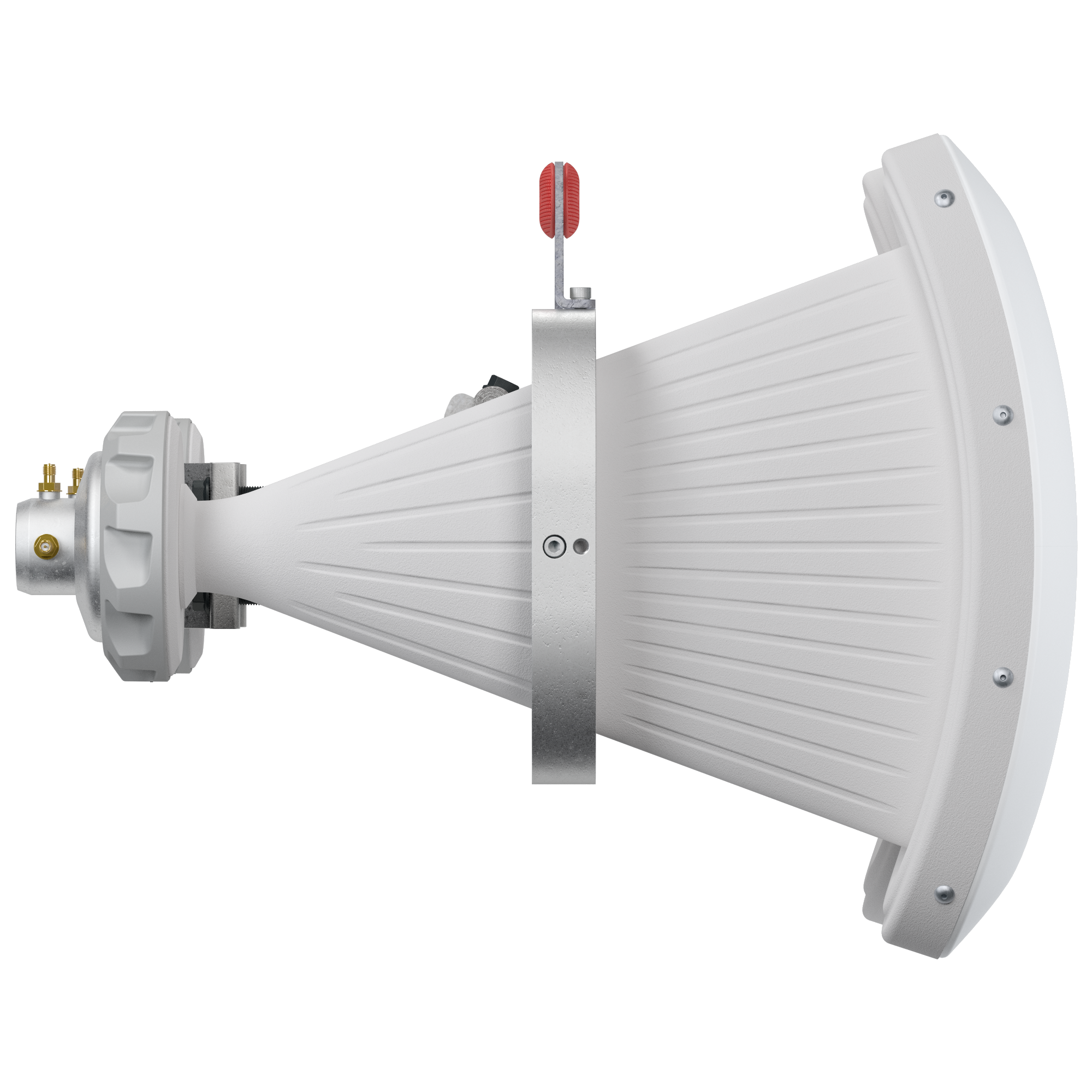

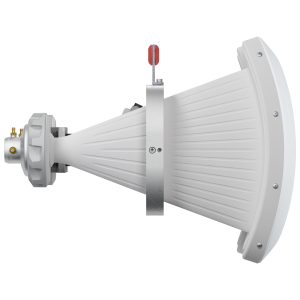

AH90WB-4X4-SMA Antenne Cornée Asymétrique 90° Double Polarisation Pour Point Accès
Ref: AH90WB-4x4-SMA
AH90WB-4X4-SMA Antenne Cornée Asymétrique 90° Double Polarisation Pour Point Accès
L'antenne AH90WB-4X4-SMA est une solution avancée de connectivité sans fil offrant des performances exceptionnelles sur les bandes de fréquences 5 GHz et 6 GHz. Avec son design cornée asymétrique à 90° et sa configuration 4x4 MIMO, elle représente la solution idéale pour les déploiements de points accès à haute densité et les environnements à forte co-location.
Bénéficiant d'une couverture large bande unique, cette antenne couvre l'ensemble du spectre sans licence de 5 GHz à 6 GHz avec des faisceaux H+V équilibrés et un gain stable de 15 dBi. Sa conception spécifique garantit une excellente suppression des lobes secondaires, assurant ainsi un rejet optimal du bruit et une scalabilité supérieure.
Grâce à sa polyvalence exceptionnelle, l'AH90WB-4X4-SMA intègre à la fois des connecteurs à guide d'ondes TwistPort™ et une interface coaxiale RP-SMA spécifiquement optimisée pour la bande 6 GHz. Cette configuration permet le montage de deux radios avec connecteurs ainsi que l'utilisation de deux TPA au choix, couvrant toute la plage 4900-7125 MHz.
Principaux Avantages de l'Antenne AH90WB-4X4-SMA
- Performance large bande optimale couvrant les bandes sans licence 5 GHz et 6 GHz
- Conception cornée asymétrique à 90° avec suppression supérieure des lobes secondaires
- Configuration flexible : utilisation en 4x4, double ou simple 2x2, 5 GHz, 6 GHz ou large bande 5 & 6 GHz
- Gain élevé de 15 dBi avec des faisceaux équilibrés
- Efficacité de faisceau impressionnante de 96%
- Design industriel innovant pour une résistance et durabilité optimales en extérieur
- Polarisation double linéaire H + V pour des performances maximales
Construite avec des matériaux hautement résistants (aluminium, acier inoxydable, ABS, PMMA et alliage de zinc), cette antenne offre un poids réduit tout en garantissant une résistance exceptionnelle aux intempéries (IP65) et aux vents jusqu'à 160 km/h, faisant d'elle un choix idéal pour les installations extérieures exigeantes.
Caractéristiques Techniques
| Plage de fréquence | 4900-7125 MHz avec port à guide d'ondes, 5700-7125 MHz avec RP-SMA |
| Gain | 15 dBi |
| Largeur de faisceau azimut -3dB/-6dB | H 55°, V 73° / H 90°, V 90° |
| Largeur de faisceau élévation -3dB/-6dB | H 17°, V 17° / H 25°, V 25° |
| Efficacité du faisceau | 96 % |
| Rapport avant/arrière | 27 dB |
| VSWR | Moyenne 1.4, Max 1.8 (5700-7125 MHz) avec RP-SMA |
| Polarisation | Double linéaire H + V |
| Connexion radio | Connecteur à guide d'ondes TwistPort™, 2x RP-SMA femelle |
| Câbles inclus | 4x connecteurs RP-SMA mâles 750mm (29.5 pouces) |
| Type d'antenne | Cornée |
| Indice de protection | IP65 |
| Température de fonctionnement | -35°C à +60°C |
| Résistance au vent | 160 km/h |
| Ajustement mécanique | ± 20° Élévation, ± 20° Azimut |
| Diamètre de montage sur mât | 40-80 mm (recommandé proche de 80 mm) |
| Dimensions | 390 x 400 x 495 mm |
| Poids | 5.6 kg (unité seule) |
Foire aux Questions
1. Quelles sont les principales gammes de produits RF Elements ?
RF Elements propose principalement des antennes cornet symétriques et asymétriques, UltraHorn, UltraDish, StarterDish, adaptateurs TwistPort, antennes sectorielles ainsi que des boîtiers étanches pour équipements extérieurs.
2. Quels sont les avantages des antennes cornet RF Elements ?
Les antennes cornet RF Elements offrent une réduction significative des interférences, une haute performance et une meilleure isolation entre les antennes, améliorant ainsi la qualité et la fiabilité du réseau WiFi.
3. À quoi servent les adaptateurs TwistPort de RF Elements ?
"Les adaptateurs TwistPort permettent une connexion rapide, facile et fiable entre des radios compatibles et les antennes RF Elements, facilitant ainsi le déploiement et la maintenance du réseau."
4. Quelle est la différence entre UltraHorn et UltraDish chez RF Elements ?
Les antennes UltraHorn sont conçues pour une isolation maximale et une réduction extrême des interférences, idéales pour des environnements très chargés. Les antennes UltraDish sont des antennes paraboliques haute performance, conçues pour des connexions longue portée précises.
5. Les produits RF Elements sont-ils adaptés à une utilisation extérieure ?
Oui, les produits RF Elements, notamment les antennes et boîtiers étanches, sont spécifiquement conçus pour résister aux intempéries et à une utilisation durable en extérieur.
6. Quels types d’installations bénéficient le plus des antennes sectorielles RF Elements ?
Les antennes sectorielles RF Elements sont idéales pour les installations qui nécessitent une couverture étendue avec une performance optimale, telles que les points d’accès sans fil professionnels, les opérateurs WISP, ou encore les réseaux WiFi d'entreprises.
7. Qu’est-ce que le StarterDish proposé par RF Elements ?
Le StarterDish est une antenne parabolique économique proposée par RF Elements pour des installations WiFi performantes avec un excellent rapport qualité/prix, idéale pour les nouveaux déploiements de réseaux sans fil.
8. Pourquoi choisir RF Elements plutôt qu’une autre marque d’antennes ?
RF Elements est reconnu pour son innovation technologique, sa réduction exceptionnelle des interférences, la qualité supérieure de ses produits et sa facilité d'installation, ce qui en fait un choix privilégié par les professionnels du WiFi.
